規格型號 | TQM-2000 | TQM-3000 | TQM-6000 | TQM-8000 | TQM-10000 | |
全容積(L) | 2300 | 3200 | 6300 | 8500 | 11000 | |
罐內設計壓力(MPa) | 0.09 | |||||
夾套內設計壓力(MPa) | 0.3 | |||||
加料口直徑 | 400 | 400 | 500 | 500 | 500 | |
加熱面積(㎡) | 4.7 | 6.8 | 10 | 12 | 15 | |
冷凝面積(㎡) | 5.4 | 8 | 10 | 15 | 18 | |
冷卻面積(㎡) | 1 | 1.5 | 2.2 | 2.2 | 2.2 | |
過濾面積(㎡) | 0.25 | 0.25 | 0.3 | 0.3 | 0.36 | |
排渣門直徑 | 800 | 800 | 1000 | 1000 | 1000 | |
耗汽(kg/h) | 346 | 570 | 718 | 903 | 1140 | |
加熱汽管口 | DN-50 | DN-60 | DN-60 | DN-80 | DN-80 | |
二次汽管口 | DN-80 | DN-100 | DN-100 | DN-100 | DN-100 | |
冷卻水管口 | DN-50 | DN-60 | DN-60 | DN-70 | DN-70 |

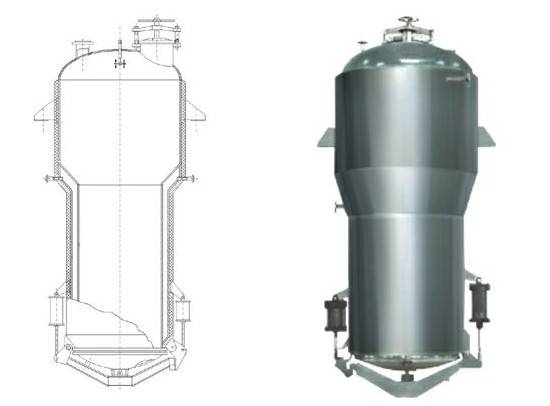

多功能蘑菇型提取罐是醫藥、生物、食品、化工中常用的浸出提取設備??商峁┪锪纤崛?、醇提取、揮發油提取并可回收渣滓中的溶劑,適用于滲漉、溫浸、回流、循環浸漬、加壓或減壓浸出等多種浸出工藝。具有效率高、操作方便等優點。
一、應用范圍及特點:
蘑菇型提取罐可用于中藥、植物、食品、化工等行業的常壓、微壓、加壓水煎、溫浸、熱回流、強制循環,滲漉作用、芳香油提取及有機溶媒回收等多種工藝操作,特別是使用動態提取或逆流提取效果更佳,時間短,藥液含高。蘑菇型提取罐具有效率高、操作方便等優點,罐內配備CIP清洗系統,符合GMP標準。
二、分類:
提取罐系列分為蘑菇型提取罐、斜錐型提取罐、直筒型提取罐、直錐型提取罐
三、配套設備:
消沫器、冷凝器、冷卻器、過濾器、油水分離器、藥液泵。
四、結構特征:
1、其蘑菇形狀上大下?。荷洗?沸騰緩沖空間大,不易爆沸堵管。下小;加熱受熱傳遞快,加熱時間短。
2、罐底裝有底部加熱層、中心加熱鼓、中心濾液鼓套?!?、罐的頂部中心安裝有360°全方位高壓清洗球。球的上部有一外部法蘭和清洗管道連接,球面密布有可旋轉射流孔,可全方位清洗罐壁。
4、罐頂蘑菇段上裝有切線循環管。
