提取罐
北京舜甫科技 > 提取罐 >

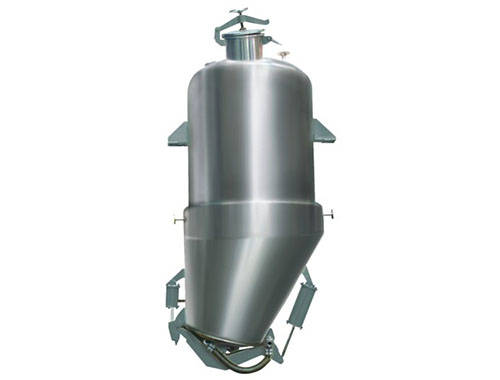

斜錐型提取罐

斜錐型提取罐
產品描述
技術參數:
規格型號  TQX-1000 TQX-2000 TQX-3000 TQX-6000 TQX-8000
全容積(L) 1200 2300 3200 6300 8500
罐內設計壓力(MPa) 0.09
夾套內設計壓力(MPa) 0.3
加料口直徑 400 400 400 500 500
加熱面積(㎡) 3 4.7 6.8 10 12
冷凝面積(㎡) 4 5.4 8 10 15
冷卻面積(㎡) 1 1 1.5 2.2 2.2
過濾面積(㎡) 0.25 0.25 0.25 0.3 0.3
排渣門直徑 800 800 800 1000 1000
耗汽(kg/h) 285 346 570 718 903
設備重量 1800 2050 2400 3025 4030
加熱汽管口 DN-50 DN-50 DN-60 DN-60 DN-80
二次汽管口 DN-80 DN-80 DN-100 DN-100 DN-100
冷卻水管口 DN-50 DN-50 DN-60 DN-60 DN-70

斜錐型提取罐

  一、用途:

  多功能斜錐型提取罐是醫藥、生物、食品、化工中常用的浸出提取設備。可提供物料水提取、醇提取、揮發油提取并可回收渣滓中的溶劑,適用于滲漉、溫浸、回流、循環浸漬、加壓或減壓浸出等多種浸出工藝。斜錐型提取罐具有效率高、操作方便等優點。

  二、結構組成:

  斜錐型提取罐主體包括內筒體、夾套層、保溫層、支耳、氣動出渣門、氣動操作臺等;斜錐型提取罐保溫層以巖棉作為保溫材料。

  斜錐型提取罐內筒體材質為優質SUS304/316L,夾套采用全封閉,外筒體SUS304亞光薄鋼板。斜錐型提取罐內配備CIP清洗自動旋轉噴洗球頭,測溫孔、防爆視燈、視鏡、快開式投料口等,確保操作簡便,符合GMP醫藥標準。具有溶劑分布均勻,出渣方便等特點。

  斜錐型提取罐成套設備由1.提取罐;2.泡沫捕集器;3.氣液分離器;4.冷卻器;5.冷凝器;6.油水分離器;7.料液泵;8.管道過濾器及內部聯接管路構成。

  三、特點:

  1、斜錐型提取罐罐體與物料接觸部分全采用不銹鋼304/316L制造,具有良好的耐蝕性,完全達到GMP標準;

  2、對大批量藥材有效成份提取效率高,節約能源,提取液含藥濃度高;

  3、制造過程中采用先進的密封方式,加熱、回流方法,可達到藥品 GMP規格要求;

  4、無需壓縮空氣源,無噪聲,自鎖性能好,節約投資和運行維護管理成本;

  5、多功能斜錐型提取罐提取濃縮效率高,一次加料在密閉的設備內循環使用。原料內的有效成分可不斷提取出來,故此設備的用料量在相同提取量下節省原料30%以上。由于濃縮內的蒸汽是是二次使用,使設備的能源消耗可以節省50%左右。

  四、設備特性:

  1、筒體直徑大,加熱面積大。

  2、氣動開閉出渣門。出渣門小,出渣門密封好。

  3、進液為上進液方式。

  五、根據用戶不同需求,可采用執行的設計、制作、檢驗標準如下:

  1. SFDA 《藥品生產質量管理規范》2010年版

  2.《醫藥工業潔凈廠房設計規范》(GB50457-2008)

  3. GAMP藥品生產自動化管理規范

  4. GB150.1~150.4-2011《鋼制壓力容器》

  5. NB/T47003.1-2009《鋼制焊接常壓容器》

  提取罐設計選型時需明確物料的特性、使用工況、組件配套范圍等,詳細可電詢。
