提取、濃縮設備
| 規格型號 | TQ-1000 | TQ-2000 | TQ-3000 | TQ-6000 | TQ-8000 |
| 全容積(L) | 1200 | 2300 | 3200 | 6300 | 8500 |
| 罐內設計壓力(MPa) | 0.09 | ||||
| 盤管內設計壓力(MPa) | 0.3 | ||||
| 加料口直徑 | 400 | 400 | 400 | 500 | 500 |
| 加熱面積(㎡) | 3 | 4 | 6 | 10 | 12 |
| 冷凝面積(㎡) | 4 | 5.4 | 8 | 10 | 15 |
| 冷卻面積(㎡) | 1 | 1 | 1.5 | 2.2 | 2.2 |
| 過濾面積(㎡) | 0.25 | 0.25 | 0.25 | 0.3 | 0.3 |
| 排渣門直徑 | 800 | 800 | 800 | 1000 | 1000 |
| 耗汽（kg/h） | 285 | 346 | 570 | 718 | 903 |
| 設備重量 | 1800 | 2050 | 2400 | 3025 | 4030 |
| 加熱汽管口 | DN-50 | DN-50 | DN-60 | DN-60 | DN-80 |
| 二次汽管口 | DN-80 | DN-80 | DN-100 | DN-100 | DN-100 |
| 冷卻水管口 | DN-50 | DN-50 | DN-60 | DN-60 | DN-70 |
一、用途：

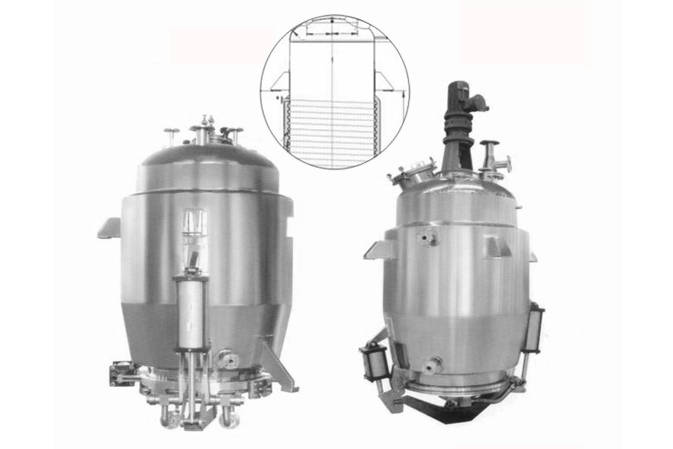

盤管加熱提取罐是醫藥、生物、食品、化工中常用的浸出提取設備?？商峁┪锪纤崛 ⒋继崛?、揮發油提取并可回收渣滓中的溶劑，適用于滲漉、溫浸、回流、循環浸漬、加壓或減壓浸出等多種浸出工藝。具有效率高、操作方便等優點。
二、結構組成：
盤管加熱提取罐主體包括內筒體、外半管、保溫層、支耳、排渣口等;盤管加熱提取罐保溫層以巖棉作為保溫材料。
內筒體材質為優質SUS304/316L，換熱采用不銹鋼外半管蒸汽換熱，外筒體SUS304亞光薄鋼板。盤管加熱提取罐內配備CIP清洗自動旋轉噴洗球頭，測溫孔、防爆視燈、視鏡、快開式投料口等，確保操作簡便，符合GMP醫藥標準。具有溶劑分布均勻，出渣方便等特點。
盤管加熱提取罐成套設備由1.提取罐;2.泡沫捕集器;3.氣液分離器;4.冷卻器;5.冷凝器;6.油水分離器;7.料液泵;8.管道過濾器及內部聯接管路構成。
三、設備特性：
1、外半管蒸汽換熱，耗汽量小，節能。
2、氣動開閉出渣門。出渣門小，出渣門密封好。
四、根據用戶不同需求，可采用執行的設計、制作、檢驗標準如下：
1. SFDA 《藥品生產質量管理規范》2010年版
2.《醫藥工業潔凈廠房設計規范》(GB50457-2008)
3. GAMP藥品生產自動化管理規范
4. GB150.1~150.4-2011《鋼制壓力容器》
5. NB/T47003.1-2009《鋼制焊接常壓容器》
提取罐設計選型時需明確物料的特性、使用工況、組件配套范圍等，詳細可電詢。
