一、提取罐用途：

　　電加熱提取罐適用于中藥、食品、飲料、化工等行業的常壓、微壓、水煎、溫浸、熱回流、滲透、芳香油成分的提取及有機溶劑的回收等多種工藝。電加熱提取罐采用動態提取，具有時間短，效率高，操作方便等優點。電加熱提取罐特別適合醫院、大中院校、科研單位進行小試、中試或小規模生產。

　　二、結構組成：

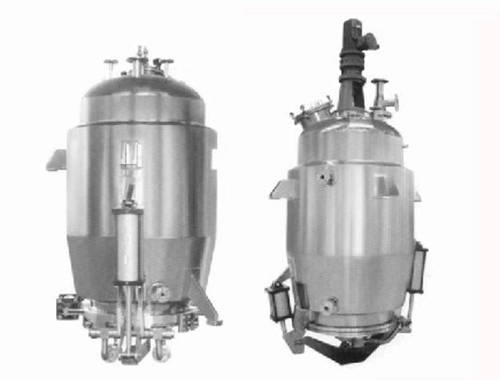

　　電加熱提取罐主體包括內筒體、夾套層、保溫層、攪拌裝置、電加熱裝置、支耳、出料口等;電加熱提取罐保溫層以巖棉作為保溫材料。

　　內筒體材質為優質SUS304/316L，夾套采用全封閉，外筒體SUS304亞光薄鋼板。 電加熱提取罐內配備CIP清洗自動旋轉噴洗球頭，測溫孔、防爆視燈、視鏡、快開式投料口等，確保操作簡便，符合GMP醫藥標準。具有溶劑分布均勻，出渣方便等特點。

　　電加熱提取罐成套設備由1.提取罐;2.泡沫捕集器;3.氣液分離器;4.冷卻器;5.冷凝器;6.油水分離器;7.料液泵;8.管道過濾器及內部聯接管路構成。

　　三、結構特性：

　　1、電加熱提取罐具有占地面積小、制作精致、配套齊全、操作方便等優點。特別適合于小批量、多品種的生產方式。

　　2、電加熱提取罐設備采用電加熱換熱方式，加熱速度快，換熱效率高。

　　3、電加熱提取罐加熱結構設計先進、高效、安全、加熱和降溫快捷、加熱均勻。

　　4、電加熱提取罐設備功能齊全，適用于水提和醇提，能進行常壓和負壓提取并且可以回收揮發油。配置控制箱，操作方便，可實現常溫提取、低溫提取等工藝要求。

　　四、根據用戶不同需求，電加熱提取罐可采用執行的設計、制作、檢驗標準如下：

　　1. SFDA 《藥品生產質量管理規范》2010年版

　　2.《醫藥工業潔凈廠房設計規范》(GB50457-2008)

　　3. GAMP藥品生產自動化管理規范

　　4. GB150.1~150.4-2011《鋼制壓力容器》

　　5. NB/T47003.1-2009《鋼制焊接常壓容器》

　　提取罐設計選型時需明確物料的特性、使用工況、組件配套范圍等，詳細可電詢。
