稱重配料罐是一種特殊的配料罐,它是為普通配料罐配上稱重計量裝置,實現物料以重量做為依據按比例混合。稱重配料罐可以通過PLC觸摸屏進行操作,實現整個配料過程的自動化操作。
稱重配料罐結構構成
該設備主要由罐體(筒體)、封頭、攪拌裝置、稱重計量裝置、液位計量裝置、電加熱裝置、機械密封裝置、冷凝器、冷卻器、腳套或盤管、傳動裝置、軸封裝置、保溫介質、進(出)料口、支撐、CIP接口組件等構成。
稱重配料罐主體設備均采用SUS304/316L高級不銹鋼制作而成,內筒壁采用機械拋光或電解鏡面拋光,外筒壁采用304全焊接結構保溫,外表面采用鏡面或亞光處理;筒體對外連接口采用衛生快開接頭,安全衛生無死角,符合國家GMP衛生標準。

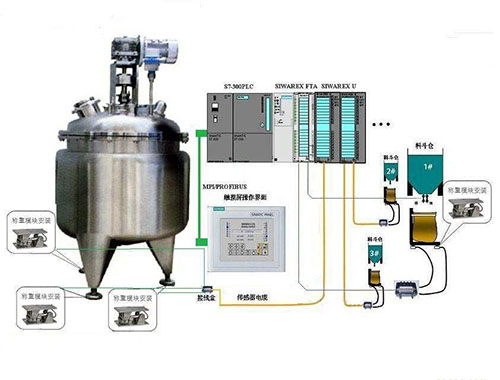

稱重配料罐在線控制系統采用彩色液晶觸摸屏+PLC全自動控制,可在線檢測并控制物料混配比例等相關參數??刂葡到y(tǒng)包括滅菌界面、參數設定與矯正、數據曲線圖、數據報表、批次號設定、在線動畫、報警裝置等,可連接上位機、電腦和打印機,實現遠程監控及數據存儲與打印。
另外,還配有溫度控制裝置、測溫孔、CIP自動旋轉噴洗球、消泡器、擋板、空氣分布器、溫度傳感器、視鏡射燈等設備,便于人工操作,簡單可靠。
稱重配料罐結構特點
1、稱重配料罐主體設備均采用SUS304/316L高級不銹鋼材質制作而成,內外精拋光,防止物料粘壁,容易清洗;
2、各進出關口、視鏡、人孔等工藝開口與罐體焊接處均采用拉伸翻邊工藝圓弧過渡,光滑潔凈無死角,保證生產過程的可靠性與穩定性;
3、采用電力加熱,加熱速度快,污染小,能耗低;設備傳熱性能好,采用推拉式自鎖技術出渣門,不銹鋼硬管出料,安全可靠;
4、可實現在線CIP清洗,潔凈衛生,確保物料不受污染;
5、溫度控制:采用電熱偶測量溫度與溫控儀連接進行測控溫度(溫差±≤1°C),并可調節物料溫度的高低。溫控儀安裝在電控箱內,溫度傳輸桿直插至罐內底部,使物料即使在最低位置也能指示出溫度;
6、整機結構緊湊,占地面積小;溶劑在設備內密閉循環使用,可減少50%以上投入量,投資小,效益高,有效降低環境污染,符合GMP標準要求。
北京舜甫科技可以根據客戶需要定制稱重配料罐,歡迎來電咨詢。
