蒸汽滅菌發酵罐設計選型時需明確發酵溫度、發酵時間、發酵菌種或者其特性、發酵是否需要自動調節pH、對溶氧的要求、對攪拌的要求、對補料的要求等，詳細可電詢。

　　一、蒸汽滅菌發酵罐的定義：

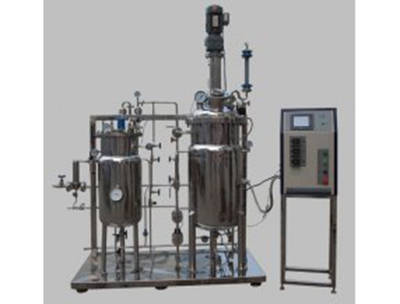

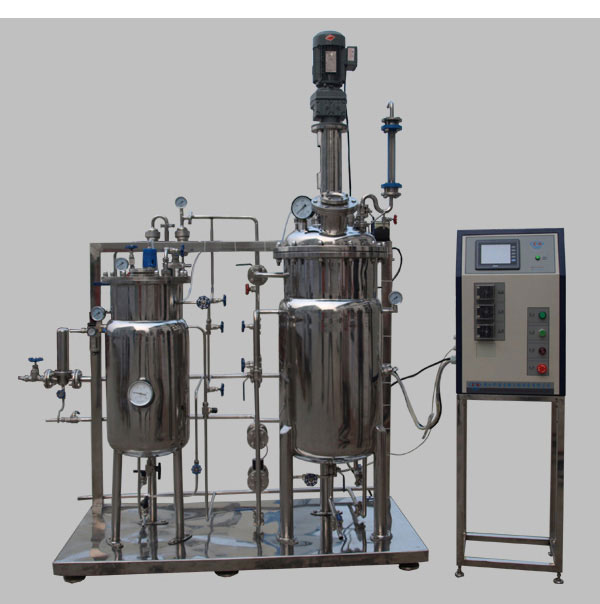

　　蒸汽滅菌發酵罐就是常說的生物反應器，是為一個特定生物化學過程的操作提供良好而滿意的環境的容器。對于某些工藝來說，蒸汽滅菌發酵罐是個密閉容器，同時附帶精密控制系統; 不銹鋼發酵罐是為發酵生產中的重要設備，是化工、食品等行業發酵制品不可缺少的設備。平時說的發酵主要是指工業發酵，泛指利用生物細胞制造某些產品或凈化環境的過程，它包括厭氧培養的生產過程，如酒精、丙酮丁醇、乳酸等，以及通氣(有氧)培養的生產過程，如抗生素、氨基酸、酶制劑等的生產。產品即有細胞代謝產物，也包括菌體細胞、酶等。因此，發酵罐也就是生物發酵反應的場所。

　　二、蒸汽滅菌發酵罐的組成：

　　蒸汽滅菌發酵罐的種類很多，常見的有(1)機械攪拌發酵罐(2)氣升式發酵罐(3)自吸式發酵罐(4)伍式發酵罐(5)文氏管發酵罐。機械攪拌通風發酵罐是發酵工廠常用類型。機械攪拌通風發酵罐是一種密封式受壓設備，其主要部件包括：罐身、軸封、消泡器、攪拌器、聯軸器、中間軸承、擋板、空氣分布管、換熱裝置和人孔以及管路等。

　　(1)罐體：發酵罐的罐體由圓柱體及橢圓形或碟形封頭焊接而成，小型發酵罐罐頂和罐身采用法蘭連接，材料一般為不銹鋼。為了便于清洗，小型發酵罐頂設有清洗用的手孔。中大型發酵罐配備快開人孔及清洗用的快開手孔。罐頂還裝有視鏡及燈鏡。在發酵罐的罐頂上的接管有：進料管、補料管、排氣管、接種管和壓力表、安全閥等接管。在罐身上的接管有冷卻水進出管、進空氣管、取樣管、溫度計管和pH、DO電極接口。

　　(2)罐體的尺寸比例：罐體各部分的尺寸有一定的比例，罐的高度與直徑之比一般為1.7~4左右。發酵罐通常裝有兩組攪拌器，，大型發酵罐以及高徑比大的，可安裝三組或三組以上的攪拌器。

　　(3)攪拌器： 攪拌器的作用是打碎氣泡，使空氣與溶液均勻接觸，使氧溶解于發酵液中。攪拌器有軸向式(槳葉式、螺旋式)和徑向式(渦輪式：平直葉、彎葉、箭葉)兩種。

　　(4)擋板：擋板的作用是改變液流的方向，由徑向流改為軸向流，促使液體劇烈翻動，增加溶解氧。發酵罐一般設置4-6塊擋板。

　　(5)消泡器：消泡器的作用是將泡沫打破。消泡器常用的形式有鋸齒式、梳狀式及孔板式。孔板式的孔徑約10~20毫米。消泡器的長度約為罐徑的0.65倍。

　　(6)聯軸器：大型發酵罐攪拌軸較長，常分為二至三段，用聯軸器使上下攪拌軸成牢固的剛性聯接。常用的聯軸器有鼓形及夾殼形兩種。小型的發酵罐可采用法蘭將攪拌軸連接，軸的連接應垂直，中心線對正。

　　(7)軸承：為了減少震動，中型發酵罐—般在罐內裝有底軸承，而大型發酵罐裝有中間軸承，底軸承和中間軸承的水平位置應能適當調節。罐內軸承不能加潤滑油，應采用液體潤滑的塑料軸瓦(如聚四氟乙烯等)，軸瓦與 軸之間的間隙常取軸徑的0.4~0.7%。為了防止軸頸磨損，可以在與軸承接觸處的軸上增加一個軸套。

　　(8)變速裝置：試驗罐采用無級變速裝置。發酵罐常用的變速裝置有三角皮帶傳動，圓柱或螺旋圓錐齒輪減速裝置，其中以三角皮帶變速傳動較為簡便。

　　(9)軸封：軸封的作用是使罐頂或罐底與軸之間的縫隙加以密封，防止泄漏和污染雜菌。常用的軸封有填料函和端面軸封兩種。

　　(10)發酵罐的換熱裝置：①夾套式換熱裝置 ：這種裝置多應用于容積較小的發酵罐、種子罐;夾套的高度比靜止液面高度稍高即可。

　?、谪Q式蛇管換熱裝置 ：這種裝置是豎式的蛇管分組安裝于發酵罐內，有四組、六組或八組不等，根據管的直徑大小而定，容積5 m³ 以上的發酵罐多用這種換熱裝置。這種裝置的優點是：冷卻水在管內的流速大;傳熱系數高。這種冷卻裝置適用于冷卻用水溫度較低的地區，水的用量較少。但是氣溫高的地區，冷卻用水溫度較高，則發酵時降溫困難，發酵溫度經常超過40℃， 影響發酵產率，因此應采用冷凍鹽水或冷凍水冷卻，這樣就增加了設備投資及生產成本。此外，彎曲位置比較容易蝕穿。 ③豎式列管(排管)換熱裝置： 這種裝置是以列管形式分組對稱裝于發酵罐內。其優點是：加工方便，適用于氣溫較高，水源充足的地區。這種裝置的缺點是：傳熱系數較蛇管低，用水量較大。

　　三、蒸汽滅菌發酵罐的功能：

　　蒸汽滅菌發酵罐具有加熱、冷卻、滅菌、恒溫等功能，能為微生物生長提供一個微環境，即適宜的溫度和壓力。發酵罐內的介質則為微生物生長提供了微生物生長所需的碳、氮、氧、生長因子、水等。發酵罐罐體主要用來培養發酵各種菌體和發酵各種發酵制品的。發酵罐具有自動控溫、自動調節pH、自動記錄數據、自動補料等功能，大大簡化了操作，減少了染菌的機會，是現代發酵設備的主要生物反應器。

　　四、蒸汽滅菌發酵罐結構特性：

　　(1)蒸汽滅菌發酵罐具有適宜的徑高比;發酵罐的高度與直徑之比一般為1.7~4倍左右，罐身越長，氧的利用率較高，傳熱系數越好。

　　(2)蒸汽滅菌發酵罐能承受一定壓力，屬于壓力容器;

　　(3)蒸汽滅菌發酵罐的攪拌通風裝置能使氣液充分混合，保證發酵液必須的溶解氧;

　　(4)蒸汽滅菌發酵罐具有足夠的冷卻面積;

　　(5)蒸汽滅菌發酵罐內應盡量減少死角，避免藏垢積污，滅菌能徹底，避免染菌;

　　(6)攪拌器的軸封嚴密，以減少泄漏。

　　(7)內罐體鏡面拋光Ra≤0.4，衛生無死角。外罐體2B、拉絲處理。

　　(8)管口采用拉伸翻邊工藝圓弧過渡，光滑易清洗無死角，保證生產過程的可靠性、穩定性、符合GMP 的要求。

　　五、發酵罐的管口配置：

　　蒸汽滅菌發酵罐罐體配有人孔、火焰接種口、進料口、出料口、視鏡、射燈、呼吸口、CIP(配衛生萬向清洗球)、SIP口、無菌取樣口、PH計接口(支持SIP)、DO檢測口、溫度表、溫度傳感器、冷熱介質進出口等工藝管口。
